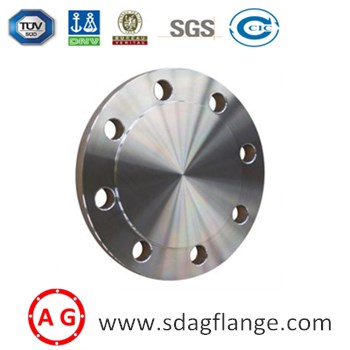

మీ పైపింగ్ సిస్టమ్ కోసం బ్లైండ్ ఫ్లాంజ్ని ఎంచుకున్నప్పుడు, భద్రత, అనుకూలత మరియు దీర్ఘకాలిక పనితీరును నిర్ధారించడానికి సంబంధిత పరిశ్రమ ప్రమాణాలను అర్థం చేసుకోవడం చాలా కీలకం. పైప్లైన్ లేదా నాళం యొక్క చివరను మూసివేయడానికి ఉపయోగించే కీలకమైన భాగం వలె, ఒక బ్లైండ్ ఫ్లాంజ్ ఒత్తిడి, ఉష్ణోగ్రత మరియు పర్యావరణ పరిస్థితులను నిర్వహించడానికి కఠినమైన నిర్దేశాలను కలిగి ఉండాలి. దిగువన, మేము అధిక-నాణ్యత బ్లైండ్ ఫ్లాంజ్ని నిర్వచించే ముఖ్యమైన ప్రమాణాలు మరియు పారామితులను విచ్ఛిన్నం చేస్తాము.
ఏకరూపత మరియు విశ్వసనీయతకు హామీ ఇవ్వడానికి అంతర్జాతీయంగా గుర్తింపు పొందిన ప్రమాణాల ప్రకారం బ్లైండ్ ఫ్లేంజ్లు తయారు చేయబడతాయి. అత్యంత విస్తృతంగా ఆమోదించబడిన ప్రమాణాలు:
ASME B16.5: ఈ ప్రమాణం 24 అంగుళాల వరకు పరిమాణాలలో బ్లైండ్ ఫ్లాంజ్లతో సహా పైపు అంచుల కోసం కొలతలు, టాలరెన్స్లు మరియు పీడన-ఉష్ణోగ్రత రేటింగ్లను కవర్ చేస్తుంది.
ASME B16.47: పెద్ద బ్లైండ్ ఫ్లేంజ్లకు (24 అంగుళాల కంటే ఎక్కువ) వర్తిస్తుంది, ఈ ప్రమాణం A మరియు B శ్రేణుల కోసం అవసరాలను నిర్దేశిస్తుంది.
ASTM A105/A105M: ఉపయోగించిన కార్బన్ స్టీల్ భాగాల కోసం ప్రామాణిక మెటీరియల్ స్పెసిఫికేషన్గుడ్డి అంచులు.
EN 1092-1: నిర్వచనాలు, రకాలు మరియు కొలతలు అందించే అంచుల కోసం యూరోపియన్ ప్రమాణం.
MSS SP-44: అధిక పీడన అనువర్తనాల కోసం బ్లైండ్ రకాలతో సహా స్టీల్ పైప్లైన్ అంచులపై దృష్టి సారిస్తుంది.
ఈ ప్రమాణాలు ప్రతి బ్లైండ్ ఫ్లాంజ్ స్థిరమైన నాణ్యత మరియు పనితీరు లక్షణాలతో ఉత్పత్తి చేయబడతాయని నిర్ధారిస్తుంది.
బ్లైండ్ ఫ్లాంజ్ను మూల్యాంకనం చేస్తున్నప్పుడు, అది మీ ప్రాజెక్ట్ అవసరాలకు అనుగుణంగా ఉందని నిర్ధారించుకోవడానికి క్రింది పారామితులను పరిగణించండి:
మెటీరియల్ గ్రేడ్లు:
కార్బన్ స్టీల్: ASTM A105, A350 LF2
స్టెయిన్లెస్ స్టీల్: ASTM A182 F304, F316
అల్లాయ్ స్టీల్: ASTM A182 F11, F22
ఒత్తిడి రేటింగ్లు:
బ్లైండ్ అంచులు నిర్దిష్ట ఉష్ణోగ్రతల వద్ద ఒత్తిడిని తట్టుకోగల సామర్థ్యం ఆధారంగా రేట్ చేయబడతాయి. సాధారణ రేటింగ్లలో ఇవి ఉన్నాయి:
150 PSI
300 PSI
600 PSI
900 PSI
1500 PSI
2500 PSI
కొలతలు:
కీ డైమెన్షనల్ పారామీటర్లలో బయటి వ్యాసం, బోల్ట్ సర్కిల్ వ్యాసం మరియు మందం ఉన్నాయి. సాధారణ పరిమాణాల కోసం దిగువ పట్టిక ఉంది:
| పరిమాణం (NPS) | వెలుపలి వ్యాసం (OD) | బోల్ట్ సర్కిల్ వ్యాసం | మందం | బోల్ట్ హోల్స్ సంఖ్య |
|---|---|---|---|---|
| 1/2 | 3.75 అంగుళాలు | 2.38 అంగుళాలు | 0.44 అంగుళాలు | 4 |
| 2 | 6.00 ఇం | 4.75 అంగుళాలు | 0.69 అంగుళాలు | 8 |
| 4 | 9.00 ఇం | 7.50 అంగుళాలు | 0.88 అంగుళాలు | 8 |
| 8 | 13.50 అంగుళాలు | 11.75 అంగుళాలు | 1.25 అంగుళాలు | 12 |
| 12 | 19.00 ఇం | 17.00 ఇం | 1.62 అంగుళాలు | 16 |
| 16 | 22.50 అంగుళాలు | 20.25 అంగుళాలు | 1.88 అంగుళాలు | 20 |
ముఖ రకాలు:
పెరిగిన ముఖం (RF)
ఫ్లాట్ ఫేస్ (FF)
రింగ్-టైప్ జాయింట్ (RTJ)
ప్రతి బ్లైండ్ ఫ్లేంజ్ నిర్దిష్ట పైపింగ్ కాన్ఫిగరేషన్లు మరియు కార్యాచరణ డిమాండ్లకు సరిపోయేలా రూపొందించబడింది. లీక్ ప్రూఫ్ మరియు మన్నికైన పనితీరు కోసం సరైన మెటీరియల్ ఎంపిక మరియు డైమెన్షనల్ ప్రమాణాలకు కట్టుబడి ఉండటం చాలా కీలకం.
ఆయిల్ అండ్ గ్యాస్, కెమికల్ ప్రాసెసింగ్, వాటర్ ట్రీట్మెంట్ మరియు పవర్ జనరేషన్ వంటి పరిశ్రమల్లో బ్లైండ్ ఫ్లాంజ్ సాధారణంగా ఉపయోగించబడుతుంది. బ్లైండ్ ఫ్లాంజ్ని ఎంచుకున్నప్పుడు, అది సంబంధిత ASME, ASTM లేదా EN ప్రమాణాలకు అనుగుణంగా ఉందని ఎల్లప్పుడూ ధృవీకరించండి. అదనంగా, పైప్ మెటీరియల్ మరియు మీడియా పరిస్థితులతో అనుకూలతను నిర్ధారించండి (ఉదా., తినివేయు వాతావరణాలకు స్టెయిన్లెస్ స్టీల్ లేదా పూతతో కూడిన అంచులు అవసరం కావచ్చు).
సారాంశంలో, బ్లైండ్ ఫ్లేంజ్ల కోసం ప్రమాణాలు మరియు పారామితులను అర్థం చేసుకోవడం మీ ఇన్ఫ్రాస్ట్రక్చర్ ప్రాజెక్ట్ల కోసం సమాచార నిర్ణయాలు తీసుకోవడంలో సహాయపడుతుంది. తాత్కాలిక సీలింగ్ లేదా శాశ్వత ఐసోలేషన్ కోసం అయినా, బాగా తయారు చేయబడిన బ్లైండ్ ఫ్లాంజ్ సిస్టమ్ సమగ్రతను మరియు భద్రతను నిర్ధారిస్తుంది.
